Place of Origin: | Guangdong , China |
Brand Name: | Goodyear |
Certification: | ISO/TS16949 |
Model Number: | 1R12-541 |
Minimum Order Quantity: | 1pc |
---|---|
Price: | $59-159/pc |
Packaging Details: | strong carton box or as customer's need |
Delivery Time: | 2-8 work days |
Payment Terms: | T/T, Western Union,paypal or others |
Supply Ability: | 1000pcs/week |
Material: | Rubber Bellows ,Steel Piston | Goodyear: | 1R12-541 |
---|---|---|---|
Other Name: | Suspension Air Spring | Cover Plate OD: | 228.6 MM |
Air Inlet / Air Fitting: | M22 | Goodyear Bellow No.: | 566-24-3-008 |
Watson & Chalin: | AS0113G | ||
High Light: | 566-24-3-008,1R12-541,Goodyear Rolling Lobe Air Spring |

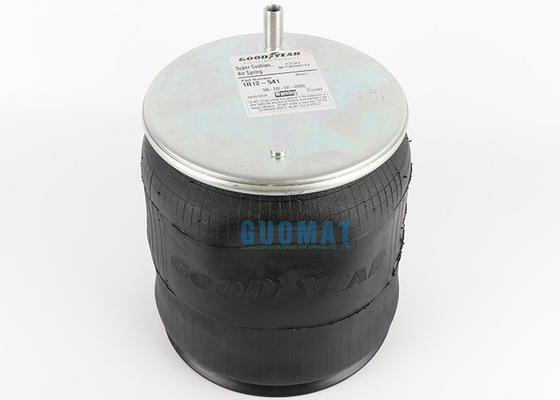

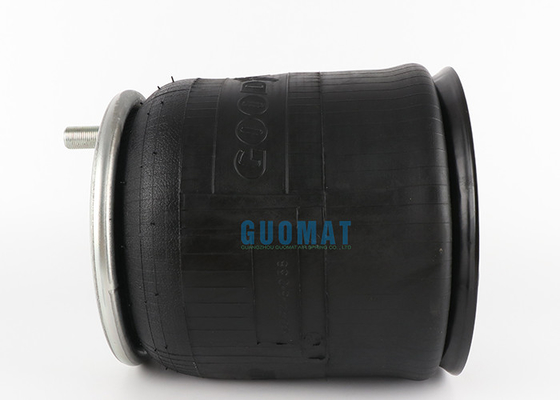

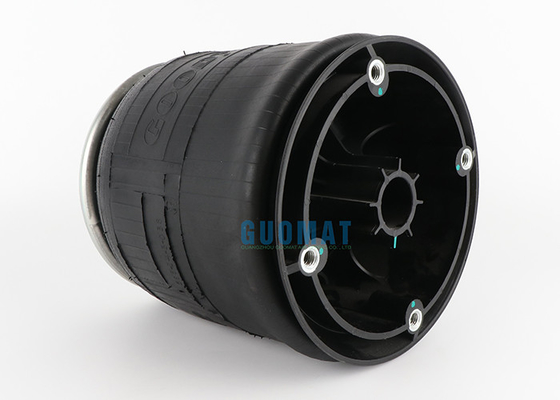

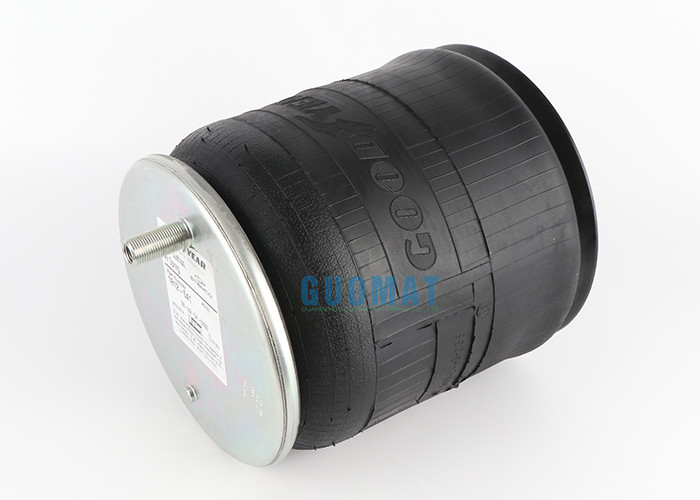

Goodyear Bellow No. 566-24-3-038 Goodyear Rolling Lobe Air Spring 1R12-541
1R12-541 this kind of air spring is produced by Goodyear.We imported this kind of air spring from Amercia.
1R12-541 Goodyear Air Spring-Rolling Air Bag 1R12-541 describes Goodyear's sleeve type air spring will use a flexible member without internal molded beads. The bladder model is 566-28-3-015, and the flexible piece is connected to the end of the holder by pinching the material between the end and the external crimping ring, and then adjusting it to an appropriate diameter.
OEM Cross Number:
Goodyear 1R12-541
Goodyear Flexmember 566-24-3-038
Goodyear Piston 566-20-7-209

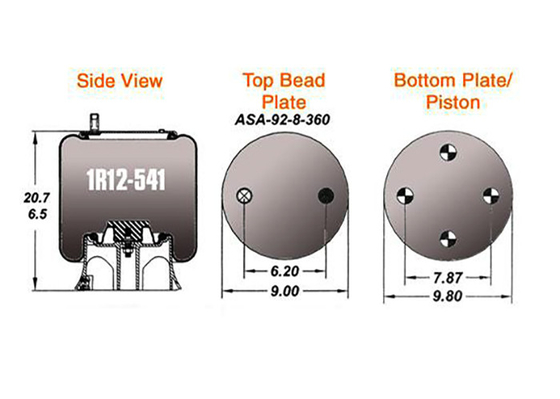

Top Plate Hole/Stud: 2
Bottom Plate Hole/Stud: 4
Top Plate Diameter: 228.6 MM
Bottom Plate Diameter:249 MM
Collapsed Height: 165.1 MM
Flexmember: 566-24-3-038
Piston: 566-20-7-209
Piston Type: C
Goodyear Trimmed: 1R12541
Conti Tech: 64650
Conti Tech: 910-16P769
Watson & Chalin: AS0113G
Goodyear #: 1R12-541
Bellows type: rolling leaf
Ultraman Bellow #: 1DK23K
Firestone Bellows #: 1T15M-6
Goodyear Bellows #: 566-24-3-008
Contitech bellows #: 9 10-16
Triangle bellows #: 6363
Base plate / neutron type: composite material
Number of top plate holes / studs: 2
Top plate diameter: 228.6 MM
Top plate C to C diameter: 249 MM
Base plate hole bolt Qyt: 4
Base plate diameter: 249 MM
Diameter of base plates C to C: 199.898
Base plate part number: 566-20-7-209
Base plate alignment: parallel
Bumper: yes
Bracket: Not applicable
Minimum height: 165.1 MM
Maximum height: 525.78 MM
Part Number |
Top Plate Qty |
Bottom Piston Qty |
Top Plate Dia |
Bottom Plate Dia. |
Collapsed Height |
Flexmember | Piston |
Piston Type |
1R12-014 | 2 | 1 | 195.58 | 256.54 | 198.12 | 566-24-3-019 | 566-20-7-011 | A |
1R12-028 | 2 | 2 | 190.5 | 257.048 | 180.34 | 566-24-3-024 | 566-20-7-079 | S |
1R12-047 | 2 | 1 | 195.58 | 256.54 | 198.12 | 566-24-3-019 | 566-20-7-011 | A |
1R12-066 | 2 | 4 | 228.6 | 256.54 | 165.1 | 566-24-3-038 | 566-20-7-080 | C |
1R12-069 | 3 | 1 | 228.6 | 248.92 | 190.5 | 566-24-3-038 | 566-20-7-235 | C |
1R12-090 | 2 | 2 | 228.6 | 256.54 | 165.1 | 566-24-3-038 | 566-20-7-079 | S |
1R12-092 | 2 | 4 | 228.6 | 256.54 | 195.58 | 566-24-3-038 | 566-20-7-080 | C |
1R12-093 | 2 | 2 | 228.6 | 195.58 | 566-24-3-038 | — | — | |
1R12-095 | 2 | 1 | 228.6 | 234.95 | 111.76 | 566-24-3-067 | 566-20-7-014 | S |
1R12-097 | 2 | 1 | 228.6 | 111.76 | 566-24-3-067 | — | — | |
1R12-103 | 2 | 4 | 228.6 | 257.302 | 238.76 | 566-24-3-066 | 566-20-7-006 | A |
1R12-113 | 2 | 4 | 228.6 | 238.76 | 566-24-3-066 | — | — | |
1R12-127 | 2 | 2 | 190.5 | 235.458 | 180.34 | 566-24-3-024 | 566-20-7-240 | C |
1R12-132 | 2 | 4 | 228.6 | 256.54 | 154.94 | 566-24-3-076 | 566-20-7-036 | A |
1R12-139 | 2 | 4 | 228.6 | 257.302 | 317.5 | 566-24-3-076 | 566-20-7-006 | A |
1R12-142 | 2 | 4 | 228.6 | 257.302 | 238.76 | 566-24-3-066 | 566-20-7-006 | A |
1R12-145 | 2 | 4 | 228.6 | 257.302 | 238.76 | 566-24-3-066 | 566-20-7-006 | A |
1R12-154 | 2 | 2 | 195.58 | 257.048 | 203.2 | 566-24-3-048 | 566-20-7-120 | C |
1R12-156 | 2 | 1 | 228.6 | 218.44 | 101.6 | 566-24-3-067 | 566-20-7-055 | A |
1R12-167 | 2 | 4 | 228.6 | 256.54 | 195.58 | 566-24-3-066 | 566-20-7-080 | C |
1R12-169 | 3 | 4 | 228.6 | 256.54 | 185.42 | 566-24-3-076 | 566-20-7-036-03 | A |
1R12-178 | 2 | 2 | 228.6 | 218.44 | 129.54 | 566-24-3-067 | 566-20-7-055 | A |
1R12-182 | 2 | 2 | 228.6 | 257.048 | 157.48 | 566-24-3-038 | 566-20-7-079 | S |
1R12-185 | 2 | 4 | 228.6 | 257.302 | 193.04 | 566-24-3-066 | 566-20-7-080 | C |
1R12-188 | 2 | 2 | 228.6 | 257.048 | 180.34 | 566-24-3-038 | 566-20-7-079 | S |
1R12-195 | 2 | 4 | 228.6 | 257.302 | 238.76 | 566-24-3-066 | 566-20-7-006 | A |
1R12-204 | 2 | 2 | 228.6 | 218.44 | 93.98 | 566-24-3-067 | 566-20-7-055 | A |
1R12-205 | 2 | 2 | 228.6 | 218.44 | 129.54 | 566-24-3-076 | 566-20-7-055 | A |
1R12-212 | 2 | 2 | 257.048 | 157.48 | 566-24-3-072 | 566-20-7-079 | S | |
1R12-217 | 2 | 2 | 257.048 | 185.42 | 566-24-3-048 | 566-20-7-120 | C | |
1R12-220 | 2 | 4 | 228.6 | 256.54 | 195.58 | 566-24-3-038 | 566-20-7-080 | C |
1R12-256 | 2 | 4 | 254 | 251.46 | 241.3 | 566-24-3-090 | 566-20-7-159 | C |
1R12-261 | 2 | 4 | 228.6 | 257.302 | 238.76 | 566-24-3-066 | 566-20-7-006 | A |
1R12-265 | 2 | 4 | 228.6 | 256.54 | 195.58 | 566-24-3-066 | 566-20-7-080 | C |
1R12-274 | 2 | 2 | 228.6 | 257.048 | 205.74 | 566-24-3-097 | 566-20-7-079 | S |
1R12-279 | 2 | 4 | 228.6 | 256.54 | 228.6 | 566-24-3-066 | 566-20-7-080 | C |
1R12-281 | 2 | 5 | 228.6 | 256.54 | 228.6 | 566-24-3-066 | 566-20-7-080 | C |
1R12-285 | 2 | 4 | 228.6 | 257.048 | 177.8 | 566-24-3-038 | 566-20-7-080 | C |
1R12-288 | 2 | 2 | 196.85 | 257.048 | 177.8 | 566-24-3-048 | 566-20-7-120 | C |
1R12-303 | 2 | 1 | 228.6 | 281.94 | 218.44 | 566-24-3-108 | 566-20-7-116 | C |
1R12-304 | 2 | 2 | 196.85 | 235.458 | 180.34 | 566-24-3-048 | 566-20-7-240 | C |
1R12-309 | 3 | 5 | 228.6 | 241.3 | 152.4 | 566-24-3-067 | 566-20-7-164 | S |
1R12-324 | 2 | 1 | 228.6 | 218.44 | 93.98 | 566-24-3-067 | 566-20-7-055 | A |
1R12-325 | 2 | 1 | 228.6 | 218.44 | 129.54 | 566-24-3-076 | 566-20-7-055 | A |
1R12-335 | 2 | 4 | 228.6 | 257.302 | 238.76 | 566-24-3-090 | 566-20-7-006 | A |
1R12-350 | 3 | 1 | 228.6 | 234.95 | 134.62 | 566-24-3-061 | 566-20-7-197 | A |
1R12-351 | 3 | 1 | 228.6 | 234.95 | 134.62 | 566-24-3-061 | 566-20-7-197 | A |
1R12-355 | 2 | 5 | 228.6 | 256.54 | 142.24 | 566-24-3-076 | 566-20-7-036 | A |
1R12-356 | 2 | 5 | 228.6 | 256.54 | 165.1 | 566-24-3-038 | 566-20-7-080 | C |
1R12-357 | 2 | 4 | 228.6 | 257.302 | 271.78 | 566-24-3-066 | 566-20-7-006 | A |
1R12-358 | 3 | 5 | 228.6 | 256.54 | 195.58 | 566-24-3-038 | 566-20-7-080 | C |
1R12-359 | 2 | 1 | 228.6 | 234.95 | 134.62 | 566-24-3-061 | 566-20-7-197 | A |
1R12-365 | 2 | 2 | 228.6 | 259.842 | 205.74 | 566-24-3-038 | 566-20-7-079 | S |
1R12-366 | 1 | 4 | 228.6 | 241.3 | 185.42 | 566-24-3-038 | 566-20-7-163 | S |
1R12-367 | 1 | 4 | 228.6 | 241.3 | 139.7 | 566-24-3-076 | 566-20-7-164 | A |
1R12-369 | 2 | 1 | 228.6 | 257.302 | 170.18 | 566-24-3-038 | 566-20-7-079 | S |
1R12-370 | 2 | 5 | 228.6 | 256.54 | 154.94 | 566-24-3-076 | 566-20-7-036 | A |
1R12-375 | 1 | 4 | 228.6 | 241.3 | 198.12 | 566-24-3-066 | 566-20-7-163 | S |
1R12-383 | 2 | 1 | 228.6 | 234.95 | 111.76 | 566-24-3-061 | 566-20-7-014 | S |
1R12-394 | 3 | 2 | 228.6 | 185.42 | 566-24-3-038 | — | — | |
1R12-395 | 2 | 4 | 228.6 | 256.54 | 195.58 | 566-24-3-066 | 566-20-7-080 | C |
1R12-396 | 3 | 2 | 228.6 | 235.458 | 185.42 | 566-24-3-038 | 566-20-7-240 | C |
1R12-400 | 2 | 1 | 228.6 | 257.048 | 157.48 | 566-24-3-038 | 566-20-7-246 | S |
1R12-401 | 2 | 2 | 228.6 | 259.842 | 170.18 | 566-24-3-038 | 566-20-7-221 | C |
1R12-402 | 2 | 1 | 228.6 | 257.302 | 205.74 | 566-24-3-097 | 566-20-7-246 | S |
1R12-403 | 2 | 1 | 228.6 | 257.302 | 184.15 | 566-24-3-097 | 566-20-7-246 | S |
1R12-404 | 2 | 1 | 228.6 | 261.874 | 205.74 | 566-24-3-097 | 566-20-7-246 | S |
1R12-405 | 2 | 1 | 228.6 | 254 | 177.8 | 566-24-3-097 | 566-20-7-220 | C |
1R12-421 | 2 | 4 | 228.6 | 256.54 | 177.8 | 566-24-3-076 | 566-20-7-158 | C |
1R12-422 | 2 | 4 | 228.6 | 256.54 | 154.94 | 566-24-3-076 | 566-20-7-246 | S |
1R12-423 | 2 | 4 | 228.6 | 257.302 | 205.74 | 566-24-3-038 | 566-20-7-246 | S |
1R12-424 | 2 | 2 | 228.6 | 259.842 | 205.74 | 566-24-3-097 | 566-20-7-246 | S |
1R12-432 | 2 | 1 | 228.6 | 254 | 170.18 | 566-24-3-066 | 566-20-7-236 | C |
1R12-432 | 2 | 4 | 200.66 | 257.302 | 241.3 | 566-24-3-048 | 566-20-7-006 | A |
1R12-435 | 2 | 1 | 228.6 | 234.95 | 111.76 | 566-24-3-067 | 566-20-7-014 | S |
1R12-436 | 2 | 4 | 228.6 | 256.54 | 200.66 | 566-24-3-038 | 566-20-7-158 | C |
1R12-437 | 2 | 4 | 228.6 | 256.54 | 139.7 | 566-24-3-076 | 566-20-7-156 | C |
1R12-438 | 2 | 4 | 228.6 | 256.54 | 177.8 | 566-24-3-038 | 566-20-7-158 | C |
1R12-439 | 2 | 1 | 228.6 | 248.92 | 248.92 | 566-24-3-066 | 566-20-7-237 | C |
1R12-441 | 2 | 1 | 228.6 | 248.92 | 198.12 | 566-24-3-038 | 566-20-7-235 | C |
1R12-445 | 2 | 4 | 228.6 | 256.54 | 139.7 | 566-24-3-097 | 566-20-7-158 | C |
1R12-446 | 2 | 4 | 228.6 | 256.54 | 200.66 | 566-24-3-097 | 566-20-7-158 | C |
1R12-454 | 3 | 2 | 228.6 | 257.048 | 185.42 | 566-24-3-038 | 566-20-7-079 | S |
1R12-462 | 2 | 1 | 228.6 | 257.302 | 205.74 | 566-24-3-038 | 566-20-7-246 | S |
1R12-467 | 2 | 4 | 228.6 | 257.302 | 193.04 | 566-24-3-066 | 566-20-7-005 | A |
1R12-480 | 2 | 1 | 228.6 | 248.92 | 187.96 | 566-24-3-066 | 566-20-7-235 | C |
1R12-481 | 2 | 1 | 228.6 | 248.92 | 187.96 | 566-24-3-097 | 566-20-7-235 | C |
1R12-484 | 2 | 2 | 228.6 | 248.92 | 266.7 | 566-24-3-038 | 566-20-7-215 | C |
1R12-485 | 2 | 2 | 228.6 | 248.92 | 251.46 | 566-24-3-038 | 566-20-7-215 | C |
1R12-486 | 2 | 2 | 228.6 | 248.92 | 266.7 | 566-24-3-038 | 566-20-7-215 | C |
1R12-487 | 2 | 1 | 228.6 | 248.92 | 139.7 | 566-24-3-067 | 566-20-7-239 | C |
1R12-492 | 2 | 4 | 228.6 | 256.54 | 139.7 | 566-24-3-076 | 566-20-7-036 | A |
1R12-498 | 2 | 1 | 228.6 | 248.92 | 233.68 | 566-24-3-097 | 566-20-7-237 | C |
1R12-499 | 2 | 1 | 228.6 | 248.92 | 170.18 | 566-24-3-038 | 566-20-7-238 | C |
1R12-502 | 2 | 1 | 228.6 | 251.46 | 180.34 | 566-24-3-097 | 566-20-7-235 | C |
1R12-504 | 2 | 1 | 228.6 | 248.92 | 254 | 566-24-3-066 | 566-20-7-237 | C |
1R12-505 | 2 | 1 | 228.6 | 248.92 | 203.2 | 566-24-3-076 | 566-20-7-235 | C |
1R12-508 | 2 | 1 | 228.6 | 236.22 | 114.3 | 566-24-3-067 | 566-20-7-251 | C |
1R12-509 | 2 | 4 | 228.6 | 257.302 | 193.04 | 566-24-3-038 | 566-20-7-005 | A |
1R12-511 | 2 | 2 | 235.458 | 157.48 | 566-24-3-048 | 566-20-7-240 | C | |
1R12-512 | 2 | 4 | 228.6 | 256.54 | 157.48 | 566-24-3-076 | 566-20-7-156 | C |
1R12-523 | 2 | 1 | 228.6 | 254 | 170.18 | 566-24-3-066 | 566-20-7-236 | C |
1R12-523 | 2 | 4 | 228.6 | 256.54 | 261.62 | 566-24-3-038 | 566-20-7-080 | C |
1R12-532 | 2 | 1 | 228.6 | 248.92 | 187.96 | 566-24-3-097 | 566-20-7-235 | C |
1R12-538 | 2 | 1 | 228.6 | 254 | 170.18 | 566-24-3-038 | 566-20-7-236 | C |
1R12-538 | 2 | 4 | 228.6 | 256.54 | 119.38 | 566-24-3-076 | 566-20-7-036 | A |
1R12-543 | 2 | 2 | 228.6 | 248.92 | 177.8 | 566-24-3-076 | 566-20-7-212 | C |
1R12-552 | 2 | 2 | 228.6 | 248.92 | 251.46 | 566-24-3-038 | 566-20-7-215 | C |
1R12-553 | 2 | 2 | 228.6 | 248.92 | 187.96 | 566-24-3-038 | 566-20-7-213 | C |
1R12-554 | 2 | 2 | 228.6 | 248.92 | 208.28 | 566-24-3-038 | 566-20-7-214 | C |
1R12-555 | 2 | 2 | 228.6 | 236.22 | 114.3 | 566-24-3-067 | 566-20-7-253 | C |
1R12-556 | 2 | 2 | 228.6 | 236.22 | 137.16 | 566-24-3-067 | 566-20-7-252 | C |
1R12-557 | 2 | 2 | 228.6 | 236.22 | 127 | 566-24-3-067 | 566-20-7-252 | C |
1R12-558 | 2 | 2 | 228.6 | 236.22 | 114.3 | 566-24-3-067 | 566-20-7-252 | C |
1R12-559 | 2 | 2 | 228.6 | 236.22 | 114.3 | 566-24-3-067 | 566-20-7-252 | C |
1R12-560 | 2 | 2 | 228.6 | 236.22 | 114.3 | 566-24-3-067 | 566-20-7-253 | C |
1R12-561 | 2 | 2 | 228.6 | 236.22 | 101.6 | 566-24-3-067 | 566-20-7-253 | C |
1R12-562 | 2 | 1 | 228.6 | 236.22 | 114.3 | 566-24-3-067 | 566-20-7-251 | C |
1R12-563 | 1 | 2 | 228.6 | 236.22 | 114.3 | 566-24-3-067 | 566-20-7-252 | C |
1R12-567 | 3 | 1 | 228.6 | 248.92 | 170.18 | 566-24-3-038 | 566-20-7-235 | C |
1R12-568 | 3 | 1 | 228.6 | 248.92 | 170.18 | 566-24-3-066 | 566-20-7-235 | C |
1R12-571 | 2 | 1 | 228.6 | 248.92 | 165.1 | 566-24-3-067 | 566-20-7-238 | C |
1R12-580 | 2 | 1 | 261.62 | 269.24 | 241.3 | 566-24-3-117 | 566-20-7-299 | C |
1R12-584 | 2 | 4 | 228.6 | 256.54 | 177.8 | 566-24-3-038 | 566-20-7-158 | C |
1R12-586 | 2 | 1 | 228.6 | 248.92 | 269.24 | 566-24-3-038 | 566-20-7-237 | C |
1R12-603 | 2 | 1 | 228.6 | 270.002 | 218.44 | 566-24-3-108 | 566-20-7-241 | A |
1R12-615 | 2 | 1 | 228.6 | 254 | 170.18 | 566-24-3-097 | 566-20-7-236 | C |
1R12-620 | 2 | 1 | 228.6 | 248.92 | 152.4 | 566-24-3-076 | 566-20-7-239 | C |
1R12-621 | 2 | 4 | 228.6 | 248.92 | 241.3 | 566-24-3-159 | 566-20-7-159 | C |
1R12-622 | 2 | 1 | 228.6 | 254 | 170.18 | 566-24-3-097 | 566-20-7-236 | C |
1R12-631 | 2 | 2 | 228.6 | 257.048 | 205.74 | 566-24-3-120 | 566-20-7-079 | S |
1R12-636 | 2 | 5 | 228.6 | 248.92 | 193.04 | — | — | — |
1R12-647 | 2 | 1 | 228.6 | 254 | 134.62 | — | — | — |
1R12-647 | 2 | 4 | 228.6 | 251.46 | 241.3 | 566-24-3-090 | 566-20-7-159 | C |
1R12-669 | 3 | 1 | 228.6 | 236.22 | 190.5 | 566-24-3-038 | 566-20-7-053 | S |
Contact Person: Linda Lin
Tel: +8613924100039
