Place of Origin: | China |
Brand Name: | GUOMAT |
Certification: | ISO/TS16949:2009 |
Model Number: | 1B6374 |
Minimum Order Quantity: | 1pc |
---|---|
Packaging Details: | strong carton box or as customers need |
Delivery Time: | 2-8 work days |
Payment Terms: | T/T, Western Union,Paypal or Others |
Supply Ability: | 1000pcs/week |
Material: | Steel And Rubber | Firestone: | W01M586374 |
---|---|---|---|
Warranty: | 12 Months | Weight: | 2.3 Kg |
Other Name: | Air Bags For Pneumatics | Pressure Ability: | 0.2-0.8 M Pa |
Air Inlet: | G 3/4 | Cover Plate Screw (Nut) Tooth: | 2 Pcs X M8X1.25 |
Dunlop(FR): | 9’’1/4x1 S09101 | ||
High Light: | convoluted air spring,air helper springs |

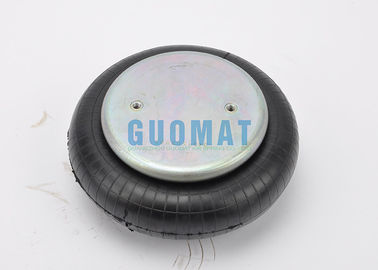

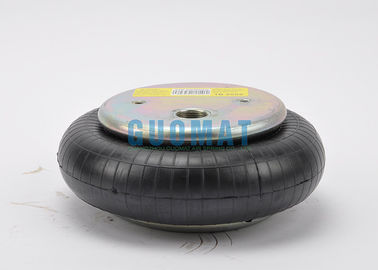

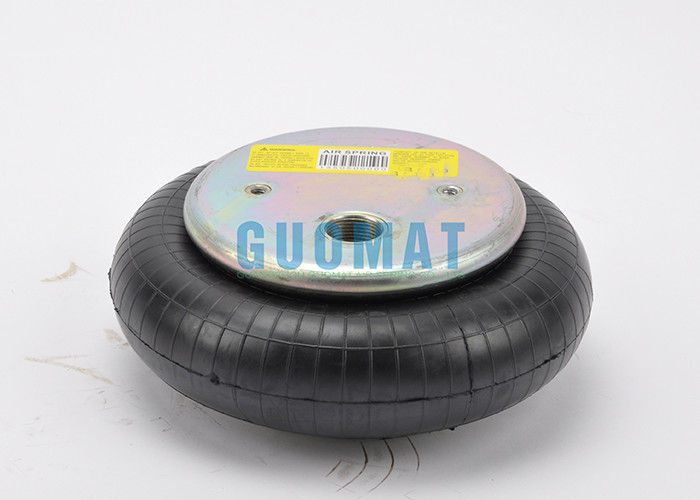

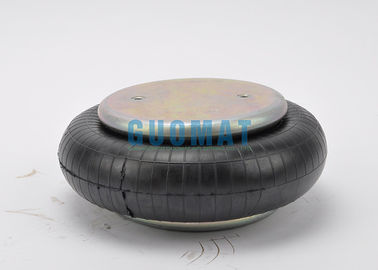

W01-M58-6374 Firestone Industrial Rubber Air Spring For Commercial Vibrating Screen
❶Nut / Blind Nut
Top Cover Plate Screw (Nut) Tooth : 2 pcs X M8X1.25
Screw Center Distance of Top Cover Plate : 89 mm
Bottom Cover Plate Screw (Nut) Tooth : 2 pcs X M8X1.25
Screw Center Distance of Bottom Cover Plate : 89 mm
❷ Gas Hole / Air inlet / Air Fitting
Gas Hole / Air inlet : G3/4
❸ Cover Plate
Top Cover Plate Diameter (Width): 160 mm
Bottom Cover Plate Diameter (Width): 160 mm
❹Rubber Bellows
Rubber Bellows Natural Diameter : 220 mm
Rubber Bellows Natural Height : 110 mm
❺ Bumper block / Buffer block
Without Bumper Block
❻ Girdle Hoop / Girdle Ring
With Girdle Hoop :Without Girdle Hoop
OEM Original Equipment Manufacturer:
BELLOW NO. | COMPLETE NO. |
AIRKRAFT 112005 | AIRKRAFT 111004 |
CONTITECH FS 200-10 60319 | CONTITECH FS 200-10 |
FIRESTONE FLEX 115 | 2681 045000 |
FIRESTONE W01-358-0118 | FIRESTONE W01 M58 6374 |
Goodyear Part # 1B9-215 | DUNLOP (FR) 9"1/4x1 S09101 |
BOSCH 822419004 |
|
FESTO EB-250-85 | |
NORGREN PM/31091 (91/4x1) | |
WEFORMA WBE 400-E1 |
REASONS FOR USING AIR SPRINGS Bellows
Other product parameters:
Design Height | 5.5 | Maximum Stroke (kN) | 6.5 |
Maximum Height (mm) | 51 | High Strength Style Number | 124 |
Maximum Stroke (mm) | 79 | Material | 2-Ply Standard Cord |
Minimum Usable Height (mm) | 130 | Bead plate Type | 3 |
25 mm (kN) | 14.3 | Dim# A (Blind Nut Centers) (mm) | 89 |
50% of Max Stroke (kN) | 13.2 | Dim# B (mm) | 38 |
Design Height (mm) | 114 |
