Place of Origin: | China |
Brand Name: | GUOMAT |
Certification: | ISO/TS16949:2009 |
Model Number: | 3H520312 |
Minimum Order Quantity: | 1pc |
---|---|
Packaging Details: | strong carton box or as customers need |
Delivery Time: | 2-8 work days |
Payment Terms: | T/T, Western Union,Paypal or Others |
Supply Ability: | 1000pcs/week |
Material: | Aluminum Alloy And Rubber | GUOMAT: | 3H480312 |
---|---|---|---|
Warranty: | 12 Months | Net Weight: | 20.1 KG |
Other Name: | Industry Air Spring Isolator | Pressure Ability: | 0.2-0.8 M Pa |
Gross Weight: | 22 KG | Flange Ring: | With Or Without |
Connection Method: | Flange Connection | Flange Ring Size: | 508 Mm |
BOLT CIRCLE DIA: | 470 Mm | ||
High Light: | convoluted air spring,air helper springs |

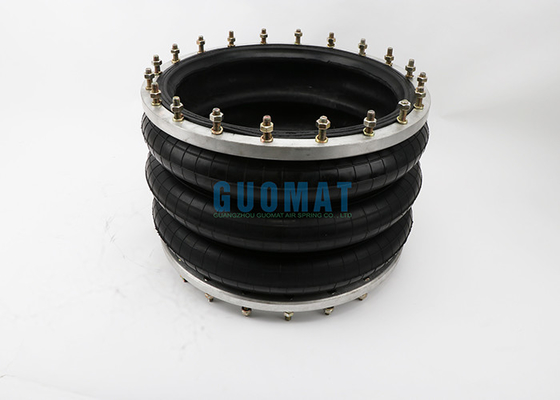

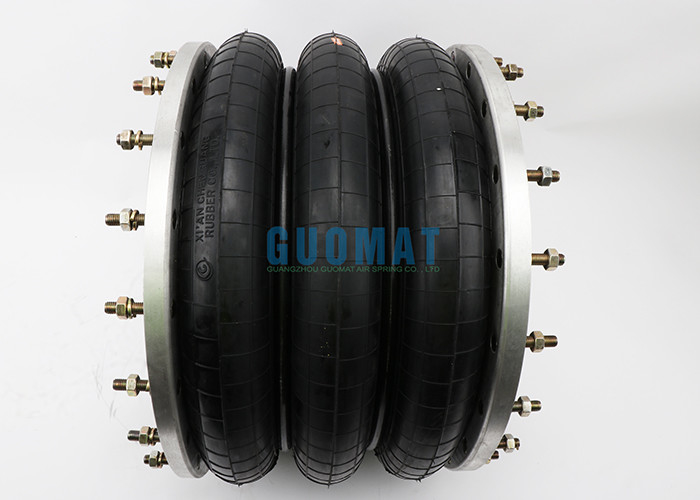

Rubber Air Spring GUOMAT 3H520312 At 0.7 Mpa Max Dia 550mm With Ring 24pcs Bolts

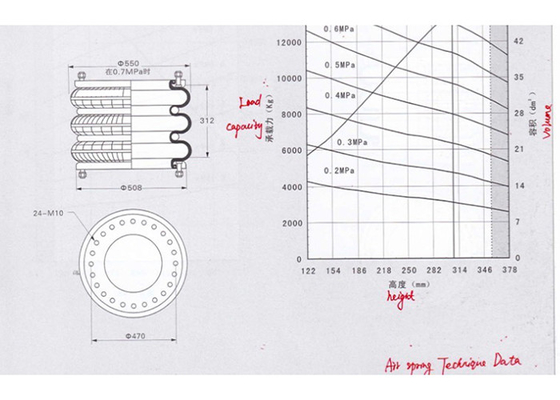

Industrial Triple Convoluted Air Spring Specifications
Description Assembly
Description
Assembly Order No.
Style 520
Ribbed neck aluminum bead rings (equal spacing), 20pcs M10 bolts, nuts, washers
Manufacturer Part Number | 3H520312 | Bead ring Type | 4 |
Maximum Diameter @ 7 Bar (mm) | 550 | Dim# C (Bolt Circle Diameter mm) | 470 |
Maximum Height (mm) | 378 | # of Bolts (each ring) | 24 |
Maximum Stroke (mm) | 256 | Design Height (mm) | 381 |
Minimum Usable Height (mm) | 224 | 3 Bar (kN) | |
25 mm (kN) | 5 Bar (kN) | ||
50% of Max Stroke (kN) | 7 Bar (kN) | ||
Maximum Stroke (kN) | Natural Frequency (@5 Bar)(fn(Hz) | 1.2 | |
Applicable Technigram? | 7 Hz | 97 | |
Material | One-Ply, | 13 Hz | 99.3 |
25 Hz | 99.8 |
Flange connection type of air spring model comparison table | |||
GUOMAT NO. | Contitech NO. | GUOMAT NO. | Contitech NO. |
FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
FT22-6DICR | FT 22-6 DI CR | ||
FT44-15DICR | FT 44-15 DI CR | ||
FT76-20DICR | FT 76-20 DI CR | ||
FT76-20DSCR | FT 76-20 DS CR | ||
FT138-26DS | FT 138-26 DS | ||
FT210-32DS | FT 210-32 DS | ||
FT412-32DS | FT 412-32 DS | ||
FT614-36DS | FT 614-36 DS | ||
FT816-40DS | FT 816-40 DS |
